DM260系列讀碼器全面實現工廠自動過賬系統

背景介紹

工廠需要實現詳細準確的工序作業計劃及產品實施跟蹤管控，質量管理，工藝過程管理，實時準確采集生產制成參數，監控每一片產品的生產異常及來料質量情況，需要在機臺內部增加自動過賬系統

人力成本不斷增加，可靠性低，如果需要滿足機臺的生產速度，需要提供大量人力

保證產品的可追溯性

整個生產車間有40余條產線，每條線8個自動化機種+多個半自動化機種，急需采用自動過賬系統代替低效率，出錯率高的人工手動過賬方式，從而適應工廠生產工藝流程

解決方案

采集Readers讀取的Barcode信息

按照客戶指定格式要求整理數據并發送給工廠MES系統

FOP工站Sensor與FPC Barcode信息準確無誤的link

STS1和STS2工站FPC與Shield Barcode信息準確無誤的link，link的方式不同于FOP工站，需要有數據緩存，與機臺信息交互，從而保證信息不會紊亂

生產工藝流程管控及防呆功能，及時發現生產中產品重工異常，漏工站生產異常，滿足工廠對生產的管控和流程控制需求

通過實時存儲產品信息并保存相關信息文件，達到監控來料及生產分析的目的

讀取Barcode類型特征：

Barcode參數	Barcode載體	FPC	Sensor1	Sheild
	Barcode類型	Data Matrix	Data Matrix	Data Matrix Code
	Barcode工藝	點陣油墨噴碼	激光蝕刻	方格油墨噴碼
	Barcode尺寸	3mm*3mm	0.7mm*1.5mm	8mm*8mm
	Barcode顏色	黑色	黑色	黑色
	背景色	白色	白色	藍色透明薄膜

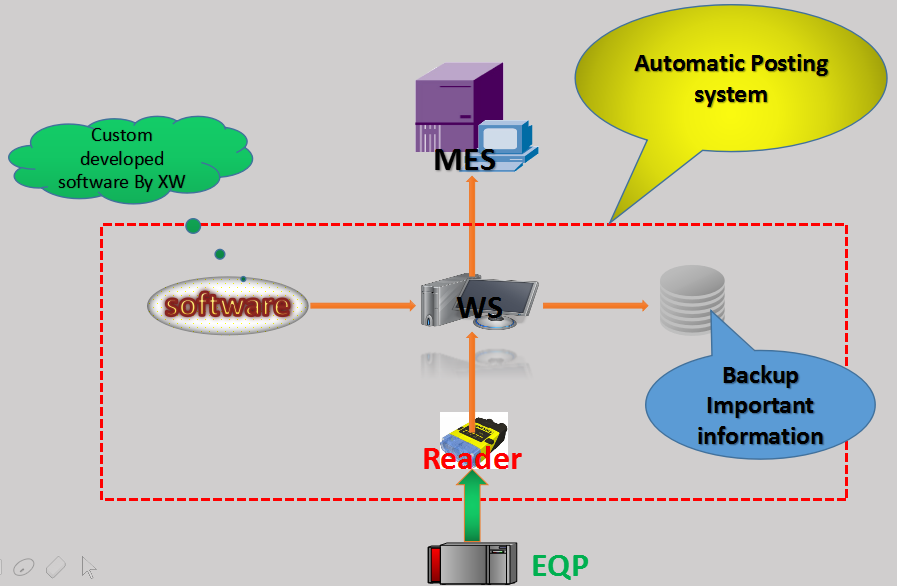

單系統結構：

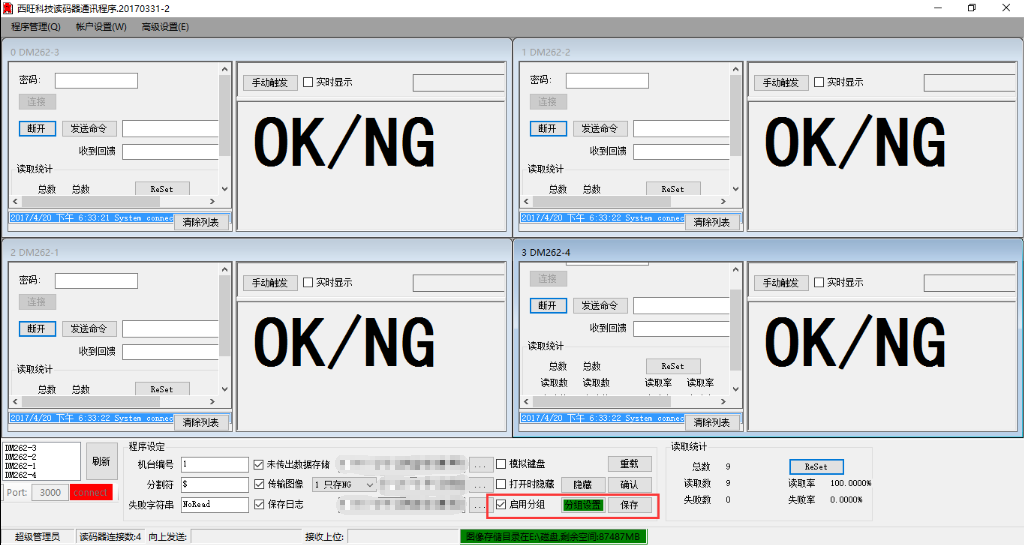

軟件界面：



產品圖片：




工作效果：

該系統應用于多個自動化生產工廠，達到了99.99%的讀取成功率。在實際應用中，Cognex的此系列讀碼器兼容讀取不同大小尺寸的二維碼，快速自動對焦及快速自動切換光源克服了來料翹曲，位置波動大的問題，強大的解碼算法解決了二維碼工藝質量不穩定等問題。整個使用過程中，該讀碼器讀取速度在30ms-500ms以內，自動過賬系統的方便性及穩定性得到了客戶的高度認可，節約了大量人工成本。

應用領域：

電子行業，面板行業，汽車行業，包裝行業，食品行業
